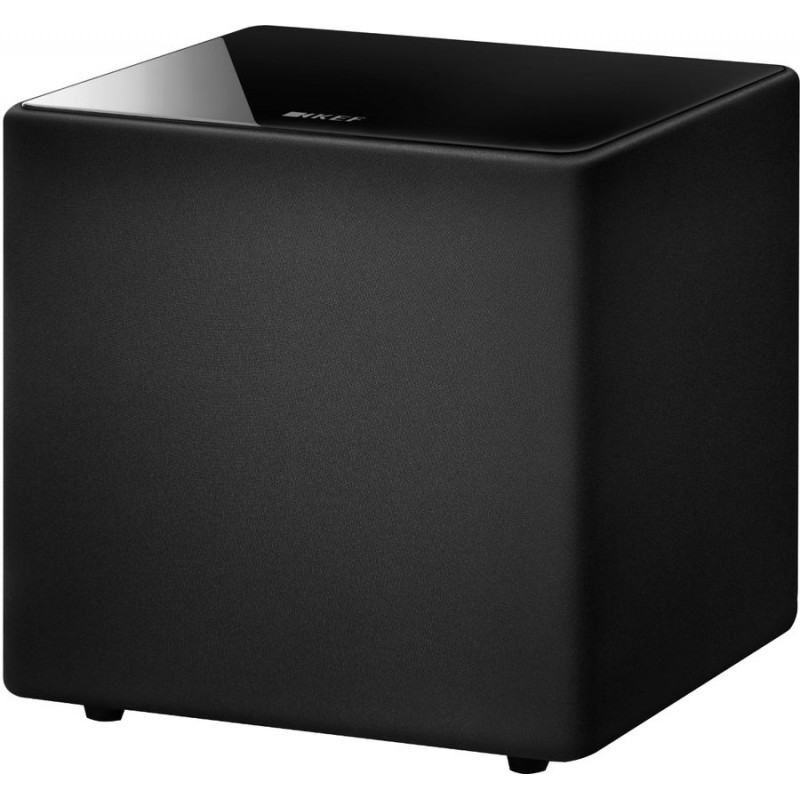

KEF Kube 12b

KEF Kube 12b - Caisson de basses - La boutique d'Eric

-100,00 €

Caisson de basses actif avec haut-parleur 12'' pour la HiFi et le home cinéma

Voir tous les produits KEF.

Le caisson Kube12b a été conçu pour reproduire les basses les plus profondes de la musique et des films, jusqu'à en faire trembler le sol.

Idéal pour produire un grondement net et profond dans les grandes salles, le caisson Kube12b est doté d'un amplificateur classe D de 300 W, d'un haut-parleur de 12" et de la technologie iBX pour étendre la profondeur des graves de façon dynamique.

-100,00 €

749,00 €

TTC

Lancé à : 849,00 €

En stock - Expédition immédiate

Livraison offerte dès 100€ d'achat

Poser une question

✓ Expédition le jour même des produits en stock
✓ 15 jours pour changer d'avis : satisfait ou remboursé
✓ Garantie de 2 ans

Besoin d'aide ou de conseils ?
par téléphone 09 72 22 88 52
du lundi au vendredi (appel gratuit)

KEF Kube 12b : caisson de basses actifs avec amplificateur 300 Watts et haut-parleur de 12''

Avec un boîtier clos, un haut-parleur de 12" et une puissance de 300 Watts RMS, le caisson de graves Kube 12b est le plus grand modèle de la gamme Kube de KEF. Il offre des basses étendues et un contrôle précis. Dernier venu dans la gamme de puissants subwoofer de KEF, le Kube 12b révèle des profondeurs insoupçonnées grâce à 300 Watts de puissance en classe D, combinés à un haut-parleur 10" et à la technologie d'extension dynamique des basses iBX.

Le caisson KEF Kube 12b délivre une puissance explosive. Alors que la technologie iBX approfondit les basses de façon dynamique, les talents uniques de KEF en matière de conception, de construction et d'intégration de haut-parleur ont permis une optimisation acoustique inégalée. Vous profitez ainsi d'un son Home Cinema immersif, qui vous emporte au cœur de l'action.

Comparatif

Comparer les produits de la même catégorie

Comparatif marque

Comparer les produits de la marque

Guide marque

Découvrir la marque et ses différents produits

Immersion totale par la technologie iBX de KEF

Des basses toujours plus profondes Les équipes de conception et d'ingénierie de KEF ont travaillé de concert au développement de la technologie iBX. Cet algorithme d'extension intelligente des basses crée davantage de profondeur et libère tout le potentiel du haut-parleur du caisson, offrant une précision sans pareille et une synchronicité parfaite entre l'amplificateur, le haut-parleur et le boîtier du Kube 12b.

Facile à configurer

Les caissons Kube offrent une grande flexibilité de configuration. Avec des entrées LFE, ligne et haut-parleur, un réglage de phase et des paramètres EQ contrôlés par DSP, vous êtes assuré de tirer le meilleur de votre Kube. Il ne vous reste qu'à le placer au bon endroit, à l'associer à l'enceinte principale ou au système de musique de votre choix et à profiter d'un son aux nouvelles dimensions.

SPEAKER INPUT : entrées pour câble de type HP - à utiliser avec un amplificateur de puissance HiFi.
VOLUME : réglage sonore de l'intensité des graves - pour un réglage personnaliser du grave produit, selon la zone d'écoute et vos goûts personnels.
CROSSOVER : réglage de fréquence de coupe du caisson en 40 Hz et 140 Hz pour une associtation aussi bien avec des enceintes colonnes, des enceintes bibltiohèques ou des enceintes connectées.
LINE INPUT : entrées audio analogique RCA ou LFE.
- Un double câble RCA (à double connecteur L & R) sera utilisé pour un couplage avec la sortie stéréo d'un amplificateur HiFi ou une paire d'enceintes actives.
- Un mono câble LFE sera utilisé sur l'unique connecteur L et avec la sortie SUB / SUBWOOFER des enceintes KEF LSX, KEF LS50 Wireless ou d'un ampli home cinéma par exemple. Un câble audio analogique LFE est requis.
PHASE : réglage de la phase à 0° ou 180° selon le positionnement du caisson dans la zone d'écoute par rapport aux enceintes stéréo.
EQ : réglage de l'égaliseur selon la position du caisson vis à vis des murs : In-Room (au centre de la pièce), Wall (le long d'un mur) ou Corner (dans l'angle d'une pièce). Ainsi les ondes sonores, toujours propagées à 360° pour un caisson de graves, sont ajustées pour un rendu sonore optimale et agréable. Vous êtes libres du positionnement du caisson selon votre mobilier et vos goûts sonores.

Comment brancher le caisson de basses KEF Kube sur les enceintes LSX ou LS50 Wireless ?

Le raccordement du caisson sur les enceintes LSX ou LS50 Wireless se réalise par un câble audio analogique LFE comme présenté sur le schéma ci-dessus. L'entrée (4) INPUT L est utilisée sur le caisson en liaison avec la sortie SUB de l'enceinte maitre LSX ou LS 50. Il s'agit d'un branchement classique par un seul câble LFE.

Tout le savoir-faire du fabricant d'enceintes et de haut-parleurs KEF

KEF est probablement le seul fabricant haut de gamme à concevoir, développer et assembler lui-même ses haut-parleurs, boîtiers et circuits. Ce niveau élevé d'intégration reflète notre engagement à offrir un son pur. Fidèle à cet idéal, le caisson Kube est équipé d'un haut-parleur et d'un amplificateur fonctionnant en parfaite harmonie.

Quels caisson de basses KEF Kube choisir pour votre écoute musical HiFi ou votre installation home cinéma ?

La gamme de caissons de basses KEF Kube est composé d'un modèle compaxct avec un haut-parleur woofer 8 pouces (20 cm), un modèle intermédiaire avec woofer 10 pouces (25 cm) et d'un grand modèle avec woofer de 12 pouces (30 cm).

Les 3 caissons KEF Kube 8b, 10b et 12b en chiffres

Caractéristiques détaillées KEF Kube 12b

Haut-parleurs

Woofer de 12'' (30 cm)

Amplificateur de puissance

Amplificateur : Class D
Puissance : 300 Watts RMS
DSP 56 bit 50 MIPS avec iBX Intelligent Bass Extension
Charge close
Fréquence de coupure : 40Hz - 140Hz & LFE
Réponse en fréquence : 22 Hz - 140 Hz (+/-3dB)
Niveau de sortie maximale : 114 dB

Connectiques audio

Entrée audio analogique RCA stéréo
Entrée audio analogique Coaxial LFE

Interface utilisateur

Commutateur de phase : 0 / 180 °
Commutateur de position dans la pièce : pièce / mur / angle
Réglage de la fréquence de coupure 40 Hz à 140 Hz
Contrôle du volume sonore
Bouton Marche / Arrêt
Voyant Marche / Arrêt

Construction du caisson de l'enceinte

Caisson de basses actif clos

Généralités :

Dimensions (L x H x P) : 41 x 39,3 x 41 cm, avec panneau arrière et pieds
Poids : 20,6 kg
Protection : limitation du courant sortant, protection contre une hausse de température excessive, fusible amovible
Courants supportés : 110-240 V, 50~60 Hz
Consommation en veille : 8 W
Coloris disponible : noir
Garantie 2 ans
